Einführung

„Das Automatisierte Liegenschaftsbuch (ALB) wurde aus dem früher manuell geführten Katasterbuchwerk entwickelt und enthält dessen Inhalt in digitaler Form. Im ALB sind die Daten sämtlicher Flurstücke gespeichert. Das ALB ist Teil des amtlichen Verzeichnisses der Grundstücke, nach dem die Grundstücke im Grundbuch benannt werden (§2 Abs. 2 GBO). Das ALB gliedert sich nach Gemarkungen, Fluren und diese wiederum in Flurstücke. Flurstück ist die Bezeichnung der Flächen, die im ALB unter einer Nummer gebucht werden. Das Flurstück kann dabei in Flächen verschiedener Nutzungsart (z.B. Wald und Acker) unterteilt sein. Landwirtschaftlich genutzte Flächen können zusätzlich nach ihrer Qualität klassifiziert werden. Die Buchungseinheit für Flächen im Grundbuch ist das Grundstück. Es kann aus einem oder mehreren Flurstücken bestehen. Das ALB enthält auch personenbezogene Daten, die dem Datenschutz unterliegen. Die betreibenden Vermessungsverwaltungen haben geeignete und organisatorische Maßnahmen zum Schutz vor unberechtigten Zugriffen auf die ALB-Daten getroffen. Das ALB ist in das Datenschutzregister aufgenommen. Das ALB ist kein Geoinformationssystem, da die Flurstücksdaten nur adresskodiert vorliegen. Der korrekte Raumbezug wird mit der Automatisierten Liegenschaftskarte (ALK) hergestellt. Das Nachfolgeverfahren ALKIS wird die Daten von ALB und ALK zusammenfassen.“

(Quelle: https://de.wikipedia.org/wiki/Automatisiertes_Liegenschaftsbuch)



Der ALB-Viewer ist ein 32-Bit Informationstool für NAS-Daten für beliebige GDI-Versionen sowie WLDGE-Daten im 32/35-Format. Er dient weiterhin zur Visualisierung von dazu verknüpften Kartendiensten (EPSG 25832 und 25833) im Map-Viewer. Mit der Vollversion des ALB-Viewer können die ALB-Daten der Katasterämter visuell erfasst, verändert und für die Weiterbearbeitung zeilenweise exportiert werden. Der ALB-Viewer stellt die Angaben zu den Flurstücken und Eigentümern tabellarisch, auf Wunsch sortiert oder umstrukturiert, dar. Der ALB-Viewer wird seit 2008 im Vermessungsbüro benutzt und durch die „Nähe“ zu den Nutzern ständig weiterentwickelt.





Bis Ende 2012: ALB-Daten werden durch die Katasterämter z.Z. im WLDGE-Datenformat abgegeben ("Workdatei Liegenschaftskataster Daten-Gewinnung Entschlüsselt"). Diese Eigentümerdaten können mit diesem Editor „entschlüsselt“ betrachtet werden. Da diese Eigentümerdaten aber die Abbildung der Daten der ALB-Datenbank sind, sind diese Einträge entsprechend komplex aufgebaut. Die Besonderheit dieses Datenformates besteht darin, dass die Entschlüsselungstabellen für verschlüsselte Datensätze (Land, Gemarkung, Straße, Nutzungsart usw.) mitgeliefert werden.



Bis Mitte 2024: Informationen zum Eingabeformat XML-Daten, hier ALKIS bzw. NAS, für Eigentümerangaben: „Bisher erfolgte die Bereitstellung der Daten des amtlichen Vermessungswesens in unterschiedlichen Datenformaten. ALB-Daten werden im WLDGE-Format abgegeben. Austauschformat für die ALK-Vektordaten und das ATKIS®-DLM ist die Einheitliche Datenbankschnittstelle (EDBS). Zukünftig gibt es nur noch ein Datenaustauschformat, die Normbasierte Austauschschnittstelle (NAS), welche auf dem XMLStandard (Exentensible Markup Language) basiert. Die herkömmlichen Schnittstellen (WLDGE, EDBS) werden dann grundsätzlich nicht mehr unterstützt.

(Quelle https://www.geobasis-bb.de/GeoPortal1/pdf/Faltblatt-AAA.pdf)“.

Grundlage für den Datenimport ist die GeoInfoDok ab Version 6.0.



Ab 01.07.2024: Die GeoInfoDok wurde durch eine neue Version des AFIS-ALKIS-ATKIS-(AAA)-Anwendungsschemas ab Version 7… ersetzt. Weiterführende Informationen finden Sie auf der Homepage der AdV.



Hinweis:
Die Nutzung der von der Landesvermessung und Geobasisinformation Brandenburg (LGB) bereitgestellten Dienste (im Folgenden Geoservices genannt) erfolgt auf der Grundlage der zum Zeitpunkt ihrer Leistung gültigen Bedingungen für die Nutzung digitaler topographischer Daten der Landesvermessung. In Abhängigkeit des Nutzungszwecks erlaubt die LGB die entgeltfreie oder entgeltpflichtige Nutzung der Geoservices. Entgeltfreie Nutzungen unterliegen folgenden Einschränkungen: Keine Nutzung für kommerzielle Zwecke; Keine Hotline-Verbindung; Vorbehalt der fristlosen Einstellung der Geoservices ohne Angabe von Gründen. Die LGB besitzt alle Rechte an den von ihr bereitgestellten Geoservices. Insbesondere besitzt sie die Schutzrechte an den Ergebnissen der Landesvermessung nach dem Gesetz über die Landesvermessung und das Liegenschaftskataster im Land Brandenburg (VermLiegG) sowie die Urheberrechte an den Datenbankwerken (§4 UrhG) und die Rechte als Datenbankhersteller (§87a ff. UrhG). Die aktuellen Nutzungsbedingungen entnehmen Sie bitte der LGB-Homepage https://www.geobasis-bb.de.

Bitte beachten Sie auch die Urheberrechte der jeweiligen anderen MAP-Dienste.

Die Berechnung der Nutzungsarten (Verschneidung oder Clipping) findet unter Anwendung des Programms „Clipper“ statt („The Clipper code library, the "Software" (that includes Delphi, C++ & C# source code, accompanying samples and documentation), has been released under the following license, terms and conditions: Boost Software License - Version 1.0 - August 17th, 2003 - https://www.boost.org/LICENSE_1_0.txt” siehe auch unter “\config\Clipper_License.txt”).



Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: image002 zurück

Installation

1.    Die ALB-Viewer wird mittels Installationsprogramm ALB-Viewer_v*.msi eingerichtet. Das Setup ist selbsterklärend. Es können alle Konfigurationsdateien des config-Verzeichnisses gesichert und nach einer Neuinstallation wieder zurückgespielt werden. Eine vorhandene ältere Version vom ALB-Viewer sollte vor der Neuinstallation deinstalliert werden. Der ALB-Viewer funktioniert als 32-Bit-Version auf allen Windows 32/64Bit Betriebssystemen und ist Aufgrund seiner Speicherarchitektur in der zu bearbeitenden Dateigröße auf maximal 2 GB limitiert.



Der ALB-Viewer kann mit den entsprechenden Dateien verknüpft werden:

...\alb-viewer.exe c:\test.xml

...\alb-viewer.exe c:\test.mdb



Der Map-Viewer kann wie folgt direkt gestartet werden:

...\alb-viewer.exe /Map



Ein direkter Export der NAS-Daten nach Geograf und DXF ist in der Vollversion mit folgenden Parametern möglich:

...\alb-viewer.exe c:\test.xml /ggout /still

...\alb-viewer.exe c:\test.xml /dxfout /still



Bei einer Nachinstallation/Update unter Win10/11 kann bei Problemen das lokale Verzeichnis, z.B. C:\Users\xxxxxxxxx\AppData\Local\VirtualStore\Program Files (x86)\ALB-Viewer\Config, händisch gelöscht werden. Hier wird eventuell auf veraltete temporäre Daten zugegriffen. In der Demo-Version können die Daten nur eingelesen und angesehen, aber nicht exportiert werden. Für die Berechnung der Nutzungsarten muss auf dem Arbeitsplatz Microsoft .NET Framework 4 installiert sein. Sollte das Programm nicht starten, aktivieren Sie bitte unter Eigenschaften den Kompatibilitätsmodus. Eventuell liegen in diesem Fall die Systemdateien in unterschiedlichen Versionen vor. Bei Fragen oder Problemen kontaktieren Sie bitte Herrn Röder.



Wenn Sie einen Monitor mit sehr hoher Auflösung einsetzen (High DPI) wird unter Windows bei den Anzeigeneinstellungen meist eine Skalierung verwendet (standardmäßig aktiviert Windows hier z.B. 125% oder 150%). Der ALB-Viewer wird hier „unscharf“ dargestellt.

Gehen Sie wie folgt vor, damit die angepasste Darstellung für High DPI aktiviert wird:



1.    Klicken Sie mit der rechten Maustaste auf das Symbol, über das Sie den ALB-Viewer aufrufen.

2.    Wählen Sie im Kontextmenü den Eintrag „Eigenschaften“.

3.    Es öffnet sich das Eigenschaften-Fenster, wo Sie die Kartei „Kompatibilität“ anwählen.

4.    Klicken Sie dort auf den Schalter „Hohe DPI-Einstellungen ändern“

5.    Aktivieren Sie nun die Einstellung „Verhalten bei hoher DPI-Skalierung überschreiben“.



Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: image002 zurück

Benutzung ALB-Viewer

Hinweise/Voreinstellungen

Der ALB-Viewer ist durch externe Konfigurationsdateien manipulierbar. Im ALB-Viewer unter Optionen und Voreinstellung System können die Konfigurationsdateien händisch ergänzt und abgespeichert werden. Bei einer Änderung wird eine Sicherung unter c:/Program.../ALB-Viewer/config/... angelegt. Nachfolgende Konfigurationsdateien können händisch ergänzt oder korrigiert werden. Fehlvorgaben können zu Instabilitäten und falschen Ergebnissen des Systems führen! Eventuell muss ein Neustart des Programms durchgeführt werden.





Wurden Konfigurationsdateien individuell verändert, können alle Daten des config-Verzeichnisses gesichert und wieder zurückgespielt werden.



Dateiname

Funktion

ALB_Viewer.dat

veränderbare Vorlage für den ALB-Viewer

ALB_ALKISImport.dat

veränderbare Vorlage für den Import der ALKIS-Daten in den ALB-Viewer

ALB_DatenbankSpalten.dat

veränderbare Vorlage für die Datenauswahl bzw. Spaltenanzeige im ALB-Viewer

ALKIS_Amtsgerichte.dat

veränderbare Vorlage aller Amtsgerichte in Brandenburg

ALKIS_EPSG.dat

veränderbare Vorgaben gängiger EPSG-Werte

ALKIS_Gemarkungen.dat

veränderbare Vorlage aller Gemarkungen in Brandenburg

ALKIS_GG.dat

veränderbare Schnittstelle für den Export der Daten nach Geograf

ALKIS_Knoten.dat

veränderbare Knoten oder Schlüssel für die Erstellung der ALB-Viewer-Datenbank beim Import von ALKIS-Daten

ALKIS_Knoten_minimal.dat

veränderbare Knoten nur für den Import von Daten zum Flurstück, Eigentümer und Adresse

ALKIS_Nutzungsart.dat

veränderbare Liste bzw. Schlüssel der Nutzungsarten für die Anzeige von Nutzungsarten in Klarschrift

ALKIS_ObjektartKennung.dat

veränderbare Liste der ALKIS Objektarten mit deren Kennung

ALKIS_WebMapDienst.dat

veränderbare Liste für die Schnellauswahl von Map-Diensten im Map-Viewer

ALKIS_Werteart.dat

veränderbare Liste bzw. Schlüssel der ALKIS Objektarten

ALKIS_Zuordnung.dat

veränderbare Liste für die Zuordnung/Änderung der ALKIS-Knotennamen in Klarschriftnamen

WebService.fil/dat

veränderbare Liste der individuellen eventuellen kostenpflichtigen Map-Dienste im Map-Viewer

Auszug*.doc

veränderbare Vorlagen für den Ausdruck von Karten im Map-Viewer, A4 und A3

Freischaltung.key

Datei für das Ausschalten des Demo-Modus im ALB-Viewer

wfs_server.ini

veränderbare Liste der individuellen kostenpflichtigen WFS-Dienste



Der ALB-Viewer wurde auf einfache Handhabbarkeit optimiert. In den folgenden Erklärungen sind nicht alle Funktionen detailliert beschrieben. Die einzelnen Texteingaben, Buttons oder Checkboxen sind i.a. selbsterklärend (Mauszeiger auf das jeweilige Objekt schieben). Die NAS-und WLDGE-Daten werden entsprechend nachfolgender Übersicht ausgewertet und als Datenbank abgelegt. Alle für ALKIS definierten Objekte werden dabei nicht ausgewertet. Eine Garantie auf Vollständigkeit der im ALB-Viewer angezeigten Daten kann nicht gegeben werden. Erweiterungen oder spezielle Wünsche sind jederzeit möglich. In der Datei ...ALB-Viewer/config/ALKIS_Knoten.dat, für den ALKIS-Viewer, und ...ALB-Viewer/config/ALKIS_Zuordnung.dat, für den ALB-Viewer, können die definierten Objekte bzw. Spaltennamen eingesehen werden.

Aufgrund der eingeschränkten Schreibrechte ab Win10 werden alle Änderungen in der Konfiguration des ALB-Viewers im „Arbeitsverzeichnis“ z.B.: C:\Users\xxxxxxxxx\AppData\Local\VirtualStore\Program Files (x86)\ALB-Viewer\Config abgelegt.



Nutzung

Um die volle Funktionalität des ALB-Viewers nutzen zu können, sollte unter Region- und Sprachoptionen der Punkt als Dezimaltrennzeichen vorgegeben werden. Der ALB-Viewer ändert während der Benutzung die Regionseinstellungen und setzt sie dann wieder zurück.





Öffnen

Der ALB-Viewer kann z.Z. folgende Formate importieren:



·      WLDGE *.wldge

·      ALB-Viewer *.fil, ALB-Viewer Format zur Sicherung

·      WEB-XML *.xml, Vorläufer von NAS

·      NAS *.xml

·      NAS *.mdb, komplette mit ALKIS-Viewer erstellte NAS-Datenbank



NAS-Daten können nach Auswahl der Datei für verschiedene Zwecke aufbereitet werden. Standard ist die Überführung in den ALB-Viewer. Mögliche Optionen sind:



·      Import direkt in den ALB-Viewer

- berechne und prüfe Nutzungsart, Bodenschätzung

- nur ausgewählte NA-Flächen und Bodenschätzung berechnen - AX_Bodenschaetzung; AX_Landwirtschaft; AX_FlaecheGemischterNutzung; AX_Wald; AX_Gehoelz; AX_UnkultivierteFlaeche; AX_UnlandVegetationsloseFlaeche

- nur Bodenschätzung berechnen - AX_Bodenschaetzung

- nur Bau-, Raum- oder Bodenordnungsrecht (BOV) - prüfe ob Flurstück im BOV o.ä. liegt

·      Import in den ALKIS-Viewer

·      Export direkt nach Geograf – mit oder ohne Gebäudeschraffur

·      Export direkt nach DXF – mit Beschriftungsoptionen

·      Flurstücks suche im ALB-Viewer vereinfachen – Auswahl Begriff im ALB-Viewer von Flurstück zu suchen in Gemarkung und Flur, verlangsamt den Import

·      Protokolldatei nicht schreiben





Wenn das Koordinatensystem nicht in der NAS-Datei hinterlegt ist, erfolgt eine manuelle Zuweisung.

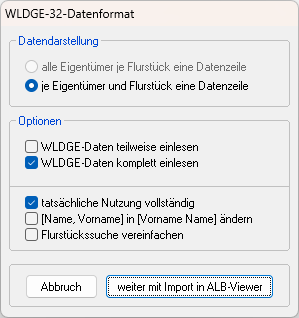

Neben NAS-Daten können auch noch WLDGE-Daten eingelesen werden. WLDGE-Daten wurden i.a. im Datenformat 32 vom Katasteramt angefordert. Nur im Datenformat 32 werden alle Informationen über das jeweilige Flurstück übergeben. Bevor die Daten eingelesen werden, können die WLDGE-Daten noch umstrukturiert werden.





·      komplett einlesen - hier werden alle definierten Schlüssel der WLDGE-Datei ausgewertet und angezeigt.

·      tatsächliche Nutzung vollständig - allen Nutzungsarten pro Flurstück, z.B. (610; 610; 620), auch bei mehrfach gleichlautenden Nutzungsarten, wird die tatsächliche Nutzung, z.B. Acker; Grünland; Acker; Grünland, und nicht die gekürzte Variante, z.B. Acker; Grünland, zugeordnet.

·      Name und Vorname – werden getauscht

·      Umstrukturierung AV/Fläche/Name/Vorname - das AV (Anteilsverhältnis) wird in % und die Fläche in ha angegeben. Name und Vorname werden hier in extra Spalten abgelegt. Der Separator ist hier das Komma zwischen den Namensangaben. Da auch in anderen Namensangaben Kommas vorkommen können, wird die Spalte mit Vorname_sonstiges bezeichnet.



Nach dem Einlesen werden die zusammengeführten Daten je nach definierter Spaltenansicht im ALB-Viewer angezeigt. Der ALKIS-Viewer wird hier übersprungen.





Ansicht

Für die Suche nach einem Flurstück geben sie bitte die entsprechenden Daten in das Feld Begriff ein. Die Datenbank kann beliebig durchsucht und durch auswählen des Kopftitels, z.B. Name,  sortiert werden.





Die Bedienung im Fenster Begriff suchen und markieren und Spaltenansicht sind selbsterklärend. Mit den Funktionen im Fenster Zwischenablage, Anzeige über Optionen, werden fest definierte Datenblöcke in die Zwischenablage zur weiteren Bearbeitung abgelegt. Die Daten der Datenbank können auch korrigiert oder ergänzt werden. Standardmäßig wird vor jeder Änderung des Zelleninhalts nachgefragt. Diese Nachfrage wird unter Optionen für den aktuellen Programmaufruf von ALB-Viewer abgestellt.





Mittels Marker können unter Markierung Flurstückszeilen, z.B. für den Export, dauerhaft gespeichert und die Zeilen nach Bedarf über Markierung aus Marker erzeugen markiert werden. Markierung und Marker löschen entfernt alle Markierungen und Marker. Unter Tools können die Datenspalten nach unterschiedlichen Vorgaben sortiert werden. Weiterhin ist eine Umstrukturierung der Daten nach Nutzungsart oder Bodenschätzung möglich.



Mit dem Button ASCII-Flurstücksdatei laden ... können externe Suchanfragen an ALB-Viewer gestartet werden. Etwaige Funde werden markiert (Druckmarkierung) und können dann exportiert werden. Die Suchanfrage wäre z.B. wie folgend in einer *.prn oder *.lst Datei abgelegt:



Gemarkungsnummer Flur Flurstück

12195500700231000100

121955 007 00231/0001

12-1955-007-00231/0001

121955 7 231/1





Mit dem Button jeweils 1.Eigentümer pro ... werden die betroffenen Zeilen markiert und selektiert (Druckmarkierung) und können dann exportiert werden.



Export

Die Daten im ALB-Viewer werden so abgespeichert wie sie per Vorgaben definiert wurden und sichtbar sind. Nicht sichtbare Spalten und alle Zeilen sind für den Export vorgesehen. Folgende Möglichkeiten der Datenauswahl sind weiterhin möglich:

·      Zeilen:

- Auswahl einzelner beliebiger Zeilen

- Auswahl aller Zeilen oder mittels Button Markierungen erzeugen

- keine Auswahl, alle Zeilen werden verwendet

·      Spalten:

- Ein- und Ausblenden der benötigten Spalten über Menü Spalten anordnen

- Festlegung der Spaltenanzeige mittels der Datei .../config/ALB_DatenbankSpalten.dat



Unter Speichern können z.Z. folgende Formate ausgewählt werden:

·      Geograf  *.out

·      Excel-TAB *.txt, mit Spaltentrenner TAB

·      Excel-& *.txt, mit Spaltentrenner $

·      Excel *.xls

·      ALB-Viewer *.fil, eigenes ALB-Viewer Format

·      Access *.mdb



Die mit dem Exportformat ALB-Viewer erstellte Datei kann wieder verlustfrei in den ALB-Viewer eingelesen werden.





Für den Geograf-Export können die definierten Datenspalten beliebig angeordnet ausgegeben werden.





Unterschied im Export ALB-Viewer zu ALKIS-Viewer

Die Daten im ALB-Viewer und ALKIS-Viewer unterscheiden sich im Detail extrem in ihrer Datenfülle. Die vollständigen Daten mit den verschiedenen Tabellen können nur aus dem ALKIS-Viewer exportiert werden.



Verbindung zum Map-Viewer

Mittels selektierter Datenzeile oder Mehrfachauswahl und aktivierten Button Map-Viewer wird der Map-Viewer zum angewählten Flurstück gestartet. Der Button Kataster stellt die Visualisierung des Flurstücks sicher. Mittels Ansicht Browser und ALB-Ausgabe können verschiedene Protokolle generiert werden. Über ALKIS einblenden können die originären NAS-Daten eingesehen werden. Für den Standardgebrauch ist dies aber nicht notwendig. Der Export einer DXF- oder Geograf-Grafikdatei ist jedoch ausschließlich nur mit dem ALKIS-Viewer möglich.







Ansicht Browser, ALB-Ausgabe, BS (Bodenschätzung)

Mittels Ansicht Browser oder ALB-Ausgabe können die markierten Daten formatiert im Browser oder als PDF-Datei betrachtet werden. Die ALB-Ausgabe ist immer nur für ein Flurstück möglich.







BS (Bodenschätzung)

Mittels BS (Bodenschätzung) werden die durch die Verschneidung mit dem ausgewählten Flurstück ermittelten Nutzungen und, wenn vorhanden, Werte zur Bodenschätzung angezeigt.







Benutzung Map-Viewer



Start

Der Map-Viewer startet mit den in der Konfigurationsdatei ALB_Viewer.dat definierten aber veränderbaren Parametern.



Dienst: StartMapWebService = BB-WebAtlasDE

Startkoordinate: StartMapWebServiceKoo = 3378400;5813600

Meridiankennziffer: StartMapWebServiceMKZ = 33

EPSG-Code:  StartMapWebServiceEPSG = 25833



Für den Map-Viewer sind schon einige Dienste vordefiniert. Da die Dienste dynamisch agieren, ändern sich teilweise einige Parameter oder der Dienst fällt ganz weg. Mittels entsprechender Anfragen an den WMS-Dienst werden die zugehörigen Layer etc. ermittelt und dem Anwender zur Verfügung gestellt. Die Verwaltung der Dienste findet man unter Tools und Map-Service. Der Map-Viewer wurde speziell für das Bundesland Brandenburg entwickelt, mit dem Schwerpunkt Verknüpfung Eigentum mit topographischer Lage. Der Map-Viewer arbeitet auch mit anderen WMS-Kartendiensten zusammen. Gesicherte HTTPS-Anfragen sind aber z.Z. nicht möglich. Er ist auch kein Ersatz für überregionale Map- oder Kartendienste. Der EPSG-Code (EPSG 25832 und 25833) wird i.a. automatisch erkannt und zugewiesen. Bei Problemen mit der Kartendarstellung (z.B. bei Meridianstreifenwechsel), kann der EPSG-Code manuell vorgegeben werden.





Dienste

Die entsprechenden WMS-Anfragen der Dienste sind unter Optionen und Map-Service komplett einsehbar. Mittels einer Vielzahl an Optionen und Einstellungen können die Ergebnisse der Anfragen optisch, u.a. Transparenz, Helligkeit und Kontrast, manipuliert werden. Bei Problemen beim Aufruf durch den Map-Viewer, z.B. bei gesicherten HTTPS Web-Seiten, kann die durch den externen Web-Dienst generierte Grafik über die Zwischenablage, Button InGrafik, in den Map-Viewer als 3.Ebene eingefügt und ausgedruckt werden. Bitte beachten Sie dabei die entsprechenden Urheberrechte der jeweiligen Anbieter.







Für Aktualisierungen der Dienste muss unter Tools der Map-Service aufgerufen werden. Hierbei wird die systemeigene Datenbank WebService.fil eingelesen und bei Bedarf der Web-Service komplett oder benutzerdefiniert erneuert, ergänzt oder geändert. Um die Dienste auch extern bearbeiten zu können, wird parallel die ASCII-Datei WebService.dat geführt. Sie kann wieder importiert werden und hat folgendes Format:

·      id;Web-Service;URL;Anfrage;Layer;GetCapabilities;LayerAuswahl;MapLizenz;Transparenz;Format;URL-Legende;Zugang;ZugangKey;Ebene;vTransparenz;vHelligkeit;vKontrast;Maßstab;vInvers;vSW;vTxt;vGrau



Beispiel:

·      1;OpenStreetMap;http://ows.terrestris.de/osm/service;erfolgt;OSM-WMS~OpenStreetMap WMS - by terrestris}{OSM-Overlay-WMS~OSM Overlay WMS - by terrestris}{TOPO-WMS~Topographic WMS - by terrestris}{TOPO-OSM-WMS~Topographic OSM WMS - by terrestris}{SRTM30-Hillshade~SRTM30 Hillshade - by terrestris}{SRTM30-Colored~SRTM30 Colored - by terrestris}{SRTM30-Colored-Hillshade~SRTM30 Colored Hillshade - by terrestris}{SRTM30-Contour~SRTM30 Contour Lines - by terrestris;?REQUEST=GetCapabilities&VERSION=1.1.1&SERVICE=WMS;true,true,true,true,true,true,true,true;©OpenStreetMap - OWS terrestris;Wahr;png;http://ows.terrestris.de/osm/service?styles=&layer=OSM-WMS&service=WMS&format=image%2Fpng&sld_version=1.1.0&request=GetLegendGraphic&version=1.1.1;Falsch;;;0;0;0;frei;Falsch;Falsch;Falsch;Falsch



Mit dem Button Speichern wird die ASCII-Datei WebService.dat gespeichert. Die Datei WebService.fil wird nach dem Beenden der Bearbeitung auf Nachfrage gesichert.



Suchfunktion

In Brandenburg kann die landeseigende Search API genutzt werden. Sie ist über den Button suche Bbg aufrufbar. Mittels Eingabe von Adresse, Ort oder Katasterangaben wird gesucht.  Der Umring des gewählten Objektes wird farbig markiert. Über Layerauswahl wird die gewünschte Darstellung ausgewählt und für nachfolgende Aufrufe gesichert. Weitere Funktionen sind i.a. selbsterklärend.

















Maßstab und Navigation

Der Maßstab kann fest oder manuell vorgegeben werden. Für eine reproduzierbare Navigation können die Richtungsbuttons + und - benutzt werden. Mit der Lupe wird definiert gezoomt. Die Größe der Verschiebung der Karte und des Zooms lässt sich verändern. Im Fenster Koordinate kann mittels Koordinate, z.B.  435496.998;5770065.433 oder 435496.998 5770065.433 direkt zum gesuchten Objekt gesprungen werden.







Funktionen per Mausbedienung:



linke Maustaste:

1.    ohne Zoomauswahl, MouseDown & Move – verschieben des Kartenausschnittes

2.    bei Zoomauswahl, MouseDown & Move – Auswahl Zoomfenster



mittlere Taste:

1.    Mausrad 2x vor – Ansicht 1x vergrößern (Maßstab / 3)

2.    Mausrad 2x zurück – Ansicht 1x verkleinern (Maßstab x 3)

3.    MouseDown – Aktivierung oder Deaktivierung Zoom



rechte Taste:

1.    bei Zoomauswahl, einfacher Mausklick – letzter Zoom zurück





Dienste und Ebenen

Unter Schnellauswahl Dienste können vordefinierte Dienste, siehe ALKIS_WebMapDienst.dat, schneller aufgerufen werden.





Mit den Ebenen 1 bis 3 können mit beliebigen Diensten aufgerufen und untereinander gemischt werden. Graphisch transparente Dienste, wie ALKIS, sollten dabei immer an erster Stelle stehen. Topographische Dienste sollten daruntergelegt werden. Die Ebenen werden über die Layerauswahl ausgewählt und für folgende Aufrufe gesichert. Die transparente Darstellung der 1.Ebene kann direkt geändert werden und wird zeitgleich gesichert. Die unter den Kartenreiter Optionen stehenden und alle weiteren Funktionen sind i.a. selbsterklärend.















Info

Ausgewählte WMS-Dienste sind in der Lage mittels GetFeatureInfo-Anfragen weitere Informationen abzugeben. Bei Bedarf den WMS-Dienst auswählen, Info-Button drücken und die visualisierte Fläche, z.B. Bebauungsplanfläche, auswählen.





Plotbox und Ausdruck

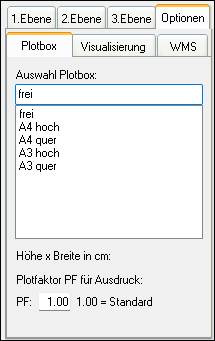

Die Grafik kann maß- oder nichtmaßstäblich mit oder ohne Plotbox (A4 hoch/quer, A3 hoch/quer) ausgedruckt werden. Da der Ausdruck systembedingt vom angezeigten Bildschirminhalt abhängig ist, sollte die Bildschirmgröße für A3-Plotboxen bei 21’’ liegen.









Bei Auswahl nach PDF wird intern eine PDF-Datei erstellt. Auftragsnummer, Objekt und das Logo config\logo.png können beliebig vorgegeben werden. Drucken Ansicht ist ein schneller Bildschirmausdruck, ansonsten wird eine neue WMS-Anfrage gestartet und dann der Druck erstellt. Hier ist die Druckqualität etwas besser.









Beispiel eines PDF-Ausdruckes ...





Speichern und kopieren

Mittels speichern kann die Visualisierung gespeichert werden:



·      Ansicht *.png

·      Ansicht *.jpg

·      Bildschitmabzug *.png







Das Format PNG eignet sich zur artefaktfreien Sicherung der Daten, wie z.B. ALKIS mit linienhafte Darstellungen. JPEG eignet sich eher für Luftbilder. Mittels kopieren wird ein Bildschirmabzug von den Daten in die Zwischenablage geladen und kann dann in beliebige Programme eingefügt werden.



ALKIS

Für schnelle ALB-Abfragen können, wenn NAS/ALKIS-Daten eingelesen wurden, die gewünschten Flurstücke über Beschriftung im Map-Viewer angeklickt werden. Im Ergebnis wird die Textbox mit Flurstücksinformationen gefüllt. Mit der Checkbox FKZ speichern kann das FKZ (Flurstückskennzeichen) des ausgewählten Flurstückes in eine separate Datei „c:\*.lst“ abgespeichert und für ALB- oder Umringskoordinaten-Abfragen (WFS-ALK) benutzt werden. Die Beschriftung der Grafik ist mit den Eigentümerdaten oder individuell möglich.





GeoGraf

Mittels GeoGraf können Geograf-OUT-Daten, erzeugt z.B. über den ALKIS-Viewer, visualisiert werden.





Map-Viewer

Mittels Map-Viewer können ALB-Viewer-Flurstücke visualisiert werden. Dazu muss der Button Map-Viewer und Kataster im ALB-Viewer aktiviert sein. Darstellung mit BB-ALKIS ...







Standard-Visualisierung der Flurstücke ...





Visualisierung der Flurstücke mit hinterlegter Kreuzschraffur ...





Map-Kacheln

Mittels Tools / Map-Kacheln können definierte Bereiche beliebiger Dienste im beliebigen Maßstab georeferenziert als jpeg- oder png-Daten für den Offlinebetrieb abgespeichert und BitMaps im PNG-Format auch wahlweise im Farbmodus Schwarzweiß-1 Bit abgespeichert werden. Nicht benötigte „Kacheln“ werden per Checkbox oder per Maus ab- oder angewählt.









DGM200

Der Web Elevation Calculation Service des Landes Brandenburg (digitale Geländemodell des Landes) wurde abgeschaltet. Als Alternative gibt es die Höhenermittlung mittels geldleistungsfreien DGM200 (© GeoBasis-DE / BKG 2022). Die Genauigkeit der aus der Lage abgeleiteten Höhe beträgt ± 3 - 10 m.

Bei der Verwendung im Map-Viewer sollte der DGM200 Dienst auf der 1. Ebene und der WebAtlasDE Dienst auf der 3. Ebene ausgewählt werden. Bei maximaler Transparenz der 3. Ebene kann jetzt mittels WMS-Info die Höhe der aktuellen Position (des Mauszeigers) ermittelt weren. (Schnellauswahl Dienste: BRD-DGM200/-/BB-WebAtlasDE).

URL: https://sgx.geodatenzentrum.de/wms_dgm200





LGB und Google

Der BRANDENBURGVIEWER des LGB wird mittels Button LGB und mit identischen Diensten bzw. identischer Lage und Maßstab aufgerufen. Bei Google Maps wird beim Aufruf ebenfalls versucht Lage und Maßstab beizuhalten.





ALKIS-Viewer



ALKIS- bzw. NAS-Daten werden entsprechend der Vorgaben ALKIS_Anfrage.dat, ALKIS_Knoten.dat und ALKIS_Zuordnung.dat eingelesen und zugeordnet.

1.   mit der „Knoten“-Datei werden die zu importierenden Datenfelder vorgegeben.

2.   mit der Datei „Zuordnung“ werden die einzelnen Knoten vorgegebenen Tabellen unter Zuhilfenahme der SQL-Anfrage (Datei „Anfrage“) zugeordnet.



Achtung: Fehlvorgaben können zu Instabilitäten und falschen Ergebnissen des Systems führen!



Nach der Auswahl von ALKIS-Daten wird ein Auswahl-Fenster angezeigt. Die Daten können entweder direkt in den ALB-Viewer oder extra in den ALKIS-Viewer importiert werden. Aufbau der Tabellen ...





Ein Export der Ergebnisse ist z.Z. folgend möglich:

·      Textinformationen tabellenweise als Excel-Datei (CSV oder XLS-Format)

·      Grafikdaten für Geograf als out-Datei, Objektbildung für Flurstücke und Gebäude, steuerbar mittels Datei ALKIS-GG.dat.

·      Grafikdaten für ACAD als dxf-Datei, Objektbildung für Flurstücke und Gebäude, steuerbar mittels Datei ALKIS-GG.dat.



Beispiel einer Geograf-Ausgabe ...





Beispiele einer DXF-Ausgabe ...





Folgende Spalten der Tabelle ALKIS werden für die Grafikausgabe verwendet:

·      Flurstücke, Nutzungsartengrenzen, Gebäude, Flurstücksnummern, Gebäudenummern, top. Beschriftungen, Textbeschriftungen von Punkten mit amtlicher Punktnummer, Grenzpunkte und Vermessungspunkte.



Kartenreiter allgemein





Kartenreiter Verschneidung



Berechnung...

- Berechnung der Flächenverschneidungen aller Flurstücke mit allen Flächen (Nutzungen und Bodenschätzung) > 0.1m²

...nur ausgewählte...

- Berechnung der Flächenverschneidungen aller Flurstücke nur mit ausgewählten Flächen (siehe Hilfe zu Auswahl) > 0.1m²

... nur Bodenschätzung

- Berechnung der Flächenverschneidungen aller Flurstücke nur mit Bodenschätzung > 0.1m²

... nur ... (BOV)

- Berechnung der Flächenverschneidungen aller Flurstücke nur mit Rechten > 0.1m²

Flächenanpassung...

- die aus NAS-Koordinaten berechnete Fläche wird an die Buchfläche prozentual angepasst

grafischer Nachweis...

- für jede Flächenverschneidung wird systembedingt eine SVG-Datei angelegt. Sie wird automatisch gelöscht.





Geograf-Export:

Export mit voller...

- jede Y-Koordinate wird mit voller MKZ versehen. Statt 3457000 z.B. 3345700.

Export mit Schraffur...

- alle Nutzungsarten erhalten entsprechend der Datei ALKIS-GG.dat verschiedene Schraffuren



DXF-Export aus ALKIS-Viewer:

Export mit Schraffur...

- alle Nutzungsarten erhalten entsprechend der Datei ALKIS-GG.dat verschiedene Schraffuren





Ergebnis nach Zusammenstellung mit Flächenberechnung ...





Während der Berechnung wird, wenn im Kartenreiter allgemein die Checkbox Protokolldatei nicht schreiben abgewählt wurde, im Arbeitsverzeichnis eine Protokolldatei Dateiname.prn generiert. Bei Problemen kann sie zur Fehlersuche genutzt werden.



Daten-Viewer



Den Daten-Viewer findet man im Map-Viewer unter Tools und Daten-Viewer. Die Punkte bzw. Linien können umfangreich graphisch präsentiert werden.



öffnen...

- Datei im sql-, mdb- im Geograf pkt/in-Format oder Linienformat lie öffnen

öffne QGIS...

- bürointerne QGIS-Datei öffnen

Datenbank erweitern...

- Datenbank mit einer Geograf-Datei erweitern „Punkt Code Y X Höhe“

ETRS89 zuordnen...

- aus sql-Daten erstellte Datenbank mittels identischen Punktnummern ETRS89-Koordinaten zuordnen (Geograf-Datei „Punkt Code Y X Höhe“)

speichern unter...

- Datenbank im mdb- oder xls-Format speichern







Das Format der Liniendatei *.lie ist wie folgend definiert:

Liniennummer Farbe(Farbnummer) Y(Rechts) X(Hoch) optional Breite Style





Jeder einzelnen Linie kann individuell verändert werden. Übersichtlicher wird es, wenn jeder Linienzug eine extra Farbe erhält.





Auswahl eWMS-Dienst für Map-Viewer



Im erweiterten Auswahldialog für WMS-Dienste können jetzt beliebig viele WMS-Dienste, beliebig übereinandergelegt visualisiert werden. Einstellungen der Transparenz, Helligkeit und Kontrast werden gesichert. Die selbst definierbare Schnellauswahl beinhaltet beliebige Vorgaben. Diese Schnellauswahl kann parallel zum Map-Viewer visualisiert werden. Mittels Häkchen werden Ebenen oder Layer ein- und ausgeblendet. Die Bildoptimierungen mittels INV Invertierung der Grafik, SW Schwarz-Weiß Darstellung, TXT Textoptimierung und GR Grafik in Graustufen darstellen, werden nicht dauerhaft abgespeichert und wirken auf jeden Dienst anders.







Vorliegende GetFeatureInfos (im Beispiel Baubeschränkungsgebiet) können, bei angewählten WMS-Info Button, mit abgerufen werden.





Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: image002 zurück

Download und Preisinformation

Der ALB-Viewer stellt die in WLDGE- und NAS/ALKIS-Daten abgelegten Angaben zu den Flurstücken und Eigentümern tabellarisch und zeilenweise je Flurstück dar.

In der Kaufversion ist der Export der Eigentümerdaten im CSV-, XLS-, Geograf- sowie im Access-DB-Format möglich. NAS-Objekte können in die CAD-Systeme Geograf und per DXF u.a. nach ACAD exportiert werden. NAB-Daten werden dagegen nicht unterstützt.

Download der Demo-Version ALB-Viewer in der aktuellsten Variante. In der Demo-Version können die ALKIS-Daten zeitlich unbeschränkt und kostenfrei betrachtet aber u.a. nicht exportiert werden.

Ansprechpartner ist Herr Röder. Die Software wird über das Vermessungsbüro ÖbVI Falko Marr vertrieben.



Download Demoversion: https://www.vermessersoftware.de/download/setup_ALB-Viewer_demo.zip

Homepage: https://www.vermessersoftware.de



Preisinformation: Es werden zwei Versionen angeboten:

1.   Demo-Version ALB-Viewer, zeitlich unbeschränkte und kostenfreie Version u.a. ohne Exportfunktionen

2.   ALB-Viewer und Map-Viewer als Einzelplatzversion ohne Wartungsvertrag mit vielen Modulen, Schnittstellen und Funktionen. Der DXF-Export definierter NAS-Daten ist inklusive.



Nachfolgend eine Übersicht der wichtigsten Funktionen mit Preisen ohne Mehrwertsteuer:



Demo

Vollversion

ALB-Viewer



Preis

0 €

395 €

Beschreibung

WLDGE-Import

X

X

ALB-Viewer: WLDGE-Import, bis 03/2013 Standard-Schnittstellenformat für Auszüge aus dem Automatisierten Liegenschaftsbuch (ALB)

NAS-Import,

X

X

ALB-Viewer: Import definierter NAS-Objekte „Normbasierte Austauschschnittstelle (NAS)“ oder aus ALB-Viewer „FIL“- und „Access MDB“-Dateien

Visualisierung ALB

X

X

ALB-Viewer: tabellarische Anzeige der Flurstücke (ALB-Viewer)

Visualisierung ALB

-

X

ALB-Viewer: tabellarische Anzeige der Flurstücke im Browser (ALB-Viewer)

Export ALB

-

X

ALB-Viewer: Eigentümer- und Buchdaten: tabellarischer Export definierter Spalten nach CSV, XLS, Access MDB, XML, Geograf

Export ALB

-

X

ALB-Viewer: Export der eingelesenen NAS-Dateien zur wiederholten Verwendung (FIL- und Access MDB-Datei)

Druckausgabe ALB

-

X

ALB-Viewer: Ausdruck der Eigentümer- und der Buchdaten, sowie der Nutzung und der Bodenschätzung als Liegenschaftsbuch (PDF)

Visualisierung NAS

X

X

ALB-Viewer: tabellarische Anzeige der AX-Objekte (ALKIS-Viewer)

Bodenschätzung

-

X

ALB-Viewer: Anzeige von Daten zur Bodenschätzung je Flurstück in extra Fenster

Export NAS DXF

-

X

ALKIS-Viewer: DXF-Export definierter Punktinformationen als Text, Nutzungsarten, Gebäude und Grenzen, extra Polylines für Gebäude und Flurstücke

Export NAS GG

-

X

ALKIS-Viewer: Export definierter Nutzungsarten, Gebäude und Grenzen nach Geograf nach Zeichenvorschrift für das Verfahren ALK „ZV-Aut“

Export NAS CSV, XLS

-

X

ALKIS-Viewer: Export einzelner Objekte nach CSV, XLS

Export NAS Access MDB

-

X

ALKIS-Viewer: Export der eingelesenen NAS-Dateien zur wiederholten Verwendung (Access MDB-Datei)

NAS-Tool

-

X

ALKIS-Viewer: XML-Merge, zusammenführen von ALKIS-XML-Dateien (Bestandsdaten) für nicht amtliche Zwecke, Prüfung ALKIS auf ID-Fehler

NAS-Werkzeuge

X

X

ALKIS-Viewer: Verschneidung von Flächen für tatsächliche Nutzung, Bodenschätzung und/oder Rechte mit Flurstücken

WMS-Dienst

X

X

Map-Viewer: Nutzung von beliebigen, auch passwortgeschützte WMS-Kartendiensten im Map-Viewer

eWMS-Dienst

-

X

Map-Viewer: erweiterte Darstellungsmöglichkeiten beliebig vieler WMS-Dienste mit Bildoptimierungen

WMS-Info

-

X

Map-Viewer: GetFeatureInfo-Abruf einzelner oder beliebiger WMS-Dienste über die Grafik, Export der Anfrage

Druckausgabe WMS

-

X

Map-Viewer: Maßstäblicher Ausdruck in RTF- oder PDF-Datei im A4- oder A3-Format

Export WMS

-

X

Map-Viewer: Export WMS (Map-Dienste oder Grafikansicht) nach PNG oder in die Zwischenablage

WMS-Werkzeug

-

X

Map-Viewer: Visualisierung der ALKIS-Daten (Eigentümerdaten) über den WMS-Diensten

WMS-Werkzeug

X

X

Map-Viewer: Ortssuche nach Adresse oder Kataster für das Land Brandenburg

WMS-Werkzeug

X

X

Map-Viewer: Map-Service: Verwaltung aller definierten WMS-Dienste

WMS-Tools

-

X

Map-Viewer: Map-Kacheln: erzeugen von beliebigen georeferenzierten Bitmaps in JPEG oder PNG von beliebigen WMS-Diensten

WMS-Tools

-

X

Map-Viewer: beliebige Punkte im Geograf-Format (Punkt_Code_Y_X) per Drag & Drop in Grafik einblenden

WMS-Tools

-

X

Map-Viewer: Daten-Viewer: erweiterte Visualisierung von Punkten, Linien, Verschiebungen als Farbpunkt oder Datenbanken in der Grafik



Preis zuzüglich der gesetzlichen Mehrwertsteuer, Preisstand 12/2024.

Alle Updates und der Support der jeweiligen Hauptversion sind innerhalb des ersten Nutzungsjahres kostenfrei. Hierfür kann die jeweilige Demo-Version heruntergeladen und mit dem vorhandenen Key freigeschalten werden. Es wird empfohlen beim Update die persönlichen Konfigurationseinstellungen aus dem Unterverzeichnis Config zu sichern und bei Bedarf zurückzuspielen.

Kundenspezifische Wünsche, Änderungen bzw. Ergänzungen der Software sind nicht kostenfrei und werden nach Absprache eingepflegt.


Hinweis: Bitte beachten Sie die Urheberrechte der jeweiligen Map-Dienste. Map-Dienst LGB-Brandenburg siehe http://www.geobasis-bb.de). Die Berechnung der Nutzungsarten (Verschneidung oder Clipping) findet unter Anwendung des Programms „Clipper“ statt („The Clipper code library, the "Software" (that includes Delphi, C++ & C# source code, accompanying samples and documentation), has been released under the following license, terms and conditions: Boost Software License - Version 1.0 - August 17th, 2003 - https://www.boost.org/LICENSE_1_0.txt” siehe auch unter “\config\Clipper_License.txt”).



Beschreibung: Beschreibung: Beschreibung: Beschreibung: Beschreibung: image002 zurück

Versionsinfo

ALB-Viewer 7.02, Build 013 (17.02.2025)

1.    Überarbeitung des ALKIS-Importfilters. Jetzt können auch kreis- oder km²-weise abgespeicherte ALKIS-Daten ohne Bestandsdaten (Flurstücksdaten) eingelesen werden. Aufgrund der 32-Bit Größenbeschränkung sind die ALKIS-Daten auf ca. 2GB beschränkt.

2.    Die Info-Anzeige bei der ALKIS-Zusammenstellung wurde überarbeitet. Identische Fehlermeldungen werden jetzt übersprungen.

3.    Reproduzierbarer Fehler/Absturz während der ALKIS-Zusammenstellung (beliebige Tastatureingabe) behoben.

4.    GG/DXF-Export Absturz bei lokalen Koordinatensystemen, statt ETRS89_UTM. Lokale Koordinatensysteme in den NAS-Daten werden jetzt ignoriert.

5.    Lizenzen überarbeitet.

ALB-Viewer 7.02, Build 007 (18.10.2024)

1.    Map-Viewer Auswahl Tools Auswahl Datenviewer überarbeitet.

2.    Button Map-Viewer Auswahl Geograf, Funktion Import von Geograf Out-Daten, nach Tools Auswahl Geograf verschoben.

3.    In einigen Bundesländern werden die ALKIS-Daten entsprechend ihrer Objektart u.a. Kreisweise separat abgegeben. Der ALB-Viewer kann aber nur ALKIS-Daten mit allen Objekten in einer Datei einlesen. Um die separaten ALKIS-Daten nutzen zu können, müssen sie zusammengeführt werden. Über die Funktion ALKIS-Viewer einblenden Aufruf XML-Tools Aufruf XML-Merge können beliebige XML-Daten automatisiert oder manuell zusammengeführt werden. Für die Visualisierung von Flurstücken und Gebäuden wird entsprechend der veränderbaren Vorlagedatei ALKIS_Objektartenkatalog.dat eine verschmolzene Datei (Objektnummer verschlüsselt im Dateinamen: 11001=AX_Flurstueck;11002=AX_BesondereFlurstuecksgrenze;31001=AX_Gebaeude) erzeugt. Die entstandene ALKIS-Datei kann jetzt in den ALKIS-Viewer eingelesen und exportiert werden. Aufgrund fehlender Bezuge zu anderen Objekten wird eine Zusammenstellung der Daten für den ALB-Viewer nicht mehr funktionieren.

4.    Lizenzen überarbeitet.

ALB-Viewer 7.02, Build 006 (06.10.2024)

1.    ALB-Viewer bei Daten zur Bodenschätzung und erfolgter Verschneidung mit den NAS-Daten, kann jetzt die Bodenschätzung mit Nutzung mittels Auswahl BS je Flurstück angezeigt werden.

2.    Fehler bei Manipulation des Produkt-Freischaltungskeys behoben.

3.    Fehler bei der Entschlüsselung von AX-Nutzungsarten nach der Nutzungsartenberechnung behoben.

4.    ALB-Viewer hier nach Nutzungsartenberechnung oder NA-Berechnung bei Auswahl ALB-Ausgabe werden zusätzlich, wenn vorhanden, die Werte der Bodenschätzung mit ausgegeben.

5.    Map-Viewer Auswahl ALKIS hier ALB-Kurzinfo’s überarbeitet.

ALB-Viewer 7.02, Build 000 (10.09.2024)

1.    Überarbeitung/Anpassung Berechnung von Bodenschätzung an GDI7-NAS Daten. Aufgrund der Hilfsdatenanpassung muss der ALB-Viewer neu installiert werden.

ALB-Viewer 7.01, Build 009 (04.09.2024)

1.    Da leider die Flurstücksanzahl nicht standardisiert in den NAS-Daten dokumentiert wird, wird die Knotenbeschränkung anhand der Dateigröße festgelegt. Ab 1.6 GB NAS-Datengröße kann die Knotenvorlage in …\config\ALKIS_Knoten_minimal.dat geändert werden. Unabhängig von der Dateigröße wird intern ab einer Flurstücksanzahl von > 50.000 der ALB-Import aus ALKIS über die Datei …\config\ALB_ALKISImport.dat gesteuert.

2.    Programmcode ALKIS-Viewer überarbeitet.

3.    Die Objektsuche mit Umlautkorrektur nach UTF-8 (Kataster und Orte) wurde überarbeitet.

4.    Markierung/Marker laden für Flurstückskennzeichen funktionierte nicht korrekt, behoben.

5.    Lizenzen überarbeitet.

6.    WMS-Anfragen wurden tlw.nicht korrekt durchgeführt, bzw. die Antwort war fehlerhaft, behoben.

7.    Sehr große WMS-Anfragen mit vielen Layern mittels Map-Kacheln und Mehrfachauswahl WMS-Dienste wurden tlw.nicht korrekt durchgeführt, bzw. die Antwort war fehlerhaft, behoben.

ALB-Viewer 7.01, Build 000 (04.07.2024)

1.    Die Funktion Suche nach… in Brandenburg wurde überarbeitet. Der easyToUseGazetteer-Dienst des Landes Brandenburg wurde eingestellt und durch eine Search-API ersetzt.

2.    Bei NAS-Daten mit einer Flurstücksanzahl AX_Flurstueck > 50.000 werden die NAS-Daten entsprechend der Knotenvorlagedatei …\config\ALKIS_Knoten_minimal.dat eingelesen. Damit können NAS-Daten mit einer Größe von maximal 2GB eingelesen werden. Noch größere Dateien sind mit dem ALB-Viewer nicht bearbeitbar. Folgende Knoten werden dann importiert:

·    <AP_LPO

·    <AP_PTO

·    <AX_Anschrift

·    <AX_BauRaumOderBodenordnungsrecht

·    <AX_BesondereFlurstuecksgrenze

·    <AX_Buchungsblatt

·    <AX_Buchungsblattbezirk

·    <AX_Buchungsstelle

·    <AX_Bundesland

·    <AX_Denkmalschutzrecht

·    <AX_Dienststelle

·    <AX_Flurstueck

·    <AX_Gemarkung

·    <AX_GemarkungsteilFlur

·    <AX_Gemeinde

·    <AX_KlassifizierungNachStrassenrecht

·    <AX_KlassifizierungNachWasserrecht

·    <AX_KreisRegion

·    <AX_LagebezeichnungKatalogeintrag

·    <AX_LagebezeichnungMitHausnummer

·    <AX_LagebezeichnungMitPseudonummer

·    <AX_LagebezeichnungOhneHausnummer

·    <AX_Namensnummer

·    <AX_Person

·    <AX_Regierungsbezirk

·    <Antragsbeschreibung

Der Import der im ALKIS-Viewer aufbereiteten NAS-Daten in den ALB-Viewer erfolgt dann automatisch über die Datei …\config\ALB_ALKISImport.dat. Folgende Spalten werden dann in den ALB-Viewer importiert:

·    abweichenderRechtszustand

·    Alkis-Fläche

·    Amtsgericht

·    Anredekennung

·    Anteil_Buchungsstelle_Nenner

·    Anteil_Buchungsstelle_Zähler

·    Anteil_Grundstück

·    Anteil_Sondereigentum

·    AntragsNr

·    Blattart

·    Buchungsart

·    Buchungsblattbezirk

·    Buchungsblattkennzeichen

·    BVNR

·    Dienststelle

·    Eigentümerart

·    Eigentümerposition

·    EPSG

·    Fkz-Alkis

·    FKZ-Original

·    Flur

·    Flurstueck_id

·    Flurstück

·    Flurstückskennzeichen

·    Fläche

·    Flächendifferenz

·    Geburtsdatum

·    Gemarkung

·    Gemarkungsschlüssel

·    Gemeinde

·    Gemeindeschlüssel

·    Grundbuchbezirk

·    Grundbuchbezirkschlüssel

·    Grundbuchblatt

·    Hausnummer

·    HausnummerMitLagebezeichnung

·    Hochwert

·    ID_GG

·    IDlfd_Nr

·    Lage_mitHsNr

·    Lage_ohneHsNr

·    Lagebezeichnung

·    Lagebezeichnung_mitHsNr

·    Lagebezeichnung_ohneHsNr

·    Land

·    Landkreis

·    MKZ

·    Nachname_sonstiges

·    Name

·    Namensbestandteil

·    Namensnummer

·    Namenszusatz

·    Ort

·    Ortsteil

·    PLZ

·    Rechtsgemeinschaft_Art

·    Rechtsgemeinschaft_Beschreibung

·    Rechtswert

·    Sondereigentum

·    sonstigesBOV

·    Strassenname

·    Straße

·    Straßenschlüssel

·    Titel

·    Vorname_sonstiges

·    Zeitpunkt_der_Entstehung

·    zuständige_Stelle

3.    Die Hilfe zum ALB-Viewer wurde überarbeitet.

ALB-Viewer 7.00, Build 020 (01.07.2024)

1.    Mehrfachauswahl WMS-Dienste überarbeitet.

2.    Probleme beim Einlesen von GID7 NAS-Daten mit nicht dokumentierten „adv:“ Knotenkennzeichnungen gelöst.

3.    Bei einer Datenbank mit mehr als 50000 Flurstücken wurde die Definition der anzuzeigenden Spalten mittels der Datei „ALB_ALKISImport.dat“ umgedreht. Jetzt stehen in der Datei die Spalten welche angezeigt und nicht gelöscht werden sollen. Hierzu ist eine Neuinstallation des ALB-Viewers oder eine manuelle Korrektur der Datei „ALB_ALKISImport.dat“ nötig.

ALB-Viewer 7.00, Build 017 (30.04.2024)

1.    „Zugriff verweigert (70)“, Fehler der Datenbank behoben.

2.    EPSG-Zuordnung überarbeitet.

3.    Aufgrund der 32Bit-Speicherbegrenzung ist die Auftragsgröße der NAS-XML-Datei auf ca. 2GB begrenzt. Deswegen können im ALB-Viewer nur maximal 50000 Datenzeilen angezeigt werden. Ist die Datenbank größer als 50000 Zeilen, werden automatisch definierte Spalten, siehe unter „…\config\ALB_ALKISImport.dat“ entfernt. Dann werden mindestens 120000 Datenzeilen (Flurstücke) eingelesen.

4.    Datenverarbeitung großer Datenmengen beschleunigt.

5.    Lizenzen überarbeitet.

6.    Kleinere Korrekturen.

ALB-Viewer 7.00, Build 010 (31.12.2023)

1.    Optische Anpassungen an Win11.

2.    Lizenzen überarbeitet.

3.    WMS-Bildbearbeitung mit Textfreistellung beschleunigt. Alten Programmcode entfernt. Map-Viewer Oberfläche leicht überarbeitet.

4.    ACCESS-Export beschleunigt. Bei nicht korrekter Spaltenformatierung in Excel, Zahl „1.2221E+12“ statt Text „1222130001647“, kann über ACCESS eine korrekt formatierte Datei ausgegeben werden.

5.    Bei der Umstellung des EPSG-Codes von 25833<>25832 wird jetzt die Zentrumskoordinate in die jeweilige Zone umgerechnet und damit die Position beibehalten.

6.    Das Importformat von *.lst-Dateien für die Markierung von Flurstücken wurde überarbeitet. Folgende Formate werden erkannt:

„12195500700231000100“, „121955 007 00231/0001“, „12-1955-007-00231/0001“ oder „121955 7 231/1“

7.    Der ALB-Viewer kann im Batch-Betrieb beliebig viele GG-OUT- und DXF-Dateien aus XML-Dateien erzeugen.

Beispiel für eine *.bat-Datei:

C:\Program Files (x86)\ALB-Viewer\alb-viewer.exe D:\xml\alkis_hh_0001.xml /ggout /still

C:\Program Files (x86)\ALB-Viewer\alb-viewer.exe D:\xml\alkis_hh_0002.xml /ggout /still

C:\Program Files (x86)\ALB-Viewer\alb-viewer.exe D:\xml\alkis_hh_0003.xml /dgout /still

C:\Program Files (x86)\ALB-Viewer\alb-viewer.exe D:\xml\alkis_hh_0004.xml /dgout /still

ALB-Viewer 7.00, Build 002 (25.06.2023)

1.    Umstellung der Windows HTTP-API nach Chilkat-API.

·   Vorteile:    vom Windows-Betriebssystem unabhängige HTTPs-Anfragen. Anfragen funktionieren auch in virtuellen Win-XP- bis Win11-Systemen.

·   Nachteil:    externe DLL wird registriert

2.    WMS-GetFeatureInfo Anfragen überarbeitet. In Verbindung mit Mehrfachauswahl WMS-Dienste können jetzt von allen definierten WMS-Diensten die GetFeatureInfos abgefragt und zusammengeführt angezeigt werden. Anzeige mittels Mausklick auf der Karte bei ausgewählten Button WMS-Info.

3.    Sicherung und Import der WMS/Web-Dienste mittels *.fil- oder *.dat ASCII-Datei.

4.    Für eine Systemsicherung können alle Konfigurationsdateien des config-Verzeichnisses gesichert und z.B. nach einer Neuinstallation wieder zurückgespielt werden.

ALB-Viewer 6.13, Build 004 (08.05.2023)

1.    EPSG-Zuweisung/Auswahl überarbeitet. Auswahl der jeweiligen EPSG-Zone mittels Combobox.

ALB-Viewer 6.13, Build 003 (11.03.2023)

1.    Map-Service-Layerauswahl überarbeit.

2.    Aufruf des LGB eigenenen BRANDENBURGVIEWER’s wurde überarbeitet.

3.    WebAtlasDE wurde leider zum 31.03.2023 eingestellt. Der Nachfolger heißt jetzt basemap.de. Im Map-Viewer unter Tools/Map-Service wird der alte Dienst WebAtlasDE in der Spalte URL mit https://sgx.geodatenzentrum.de/wms_basemapde ersetzt, der Dienst neu einzeln abgefragt und der gewünschte Layer ausgewählt.

4.    Lizenzen überarbeitet.

ALB-Viewer 6.13, Build 000 (13.02.2023)

1.    Die aktuelle Version ist nicht abwärtskompatibel! Die Systemdatei …config\ALKIS_Knoten.dat wurde verändert!

2.    ALKIS-Import überarbeitet und beschleunigt. Config-Datei …config\ALKIS_Knoten.dat erweitert und für mögliche Varianten geöffnet (XMLBaumTree = gml:featureMember;wfs:member,…).

3.    XML-Import Vorbereitung auf GeoInfo-Dok 7.

4.    Map-Viewer: ALKIS-Bearbeitung bzw. korrespondierende Visualisierung im ALB-Viewer überarbeitet.

5.    Alten oder ungenutzten Programmcode entfernt.

ALB-Viewer 6.12, Build 008 (03.01.2023)

1.    Lizenzen überarbeitet.

2.    Suchfunktion bei Daten mit mehreren Gemeinden und Gemarkungen mit gleichen Flurstücksnummern überarbeitet.

3.    Flächenverschneidung Nutzungsarten mit Flurstücken überarbeitet.

4.    Für die Anfrage WMS-Dienste wurde eine Wartezeit für die Rückantwort eingeführt. Sie liegt fest voreingestellt bei 10 Sekunden. Erfolgt eine spätere sinvolle Antwort (Bild oder Text), so wird sie bei einer erneuten Anfrage brücksichtigt. Die Wartezeit kann bei Mehrfachauswahl WMS-Dienste auch manuell je Session verändert werden.

5.    Für die Bestimmung von Näherungshöhen in Brandenburg wurde bisher das Tool WECS-Dienst verwendet. Leider wurde der Dienst 2022 eingestellt. Alternativ kann der ungenauere Dienst des BKG DGM200 (URL: https://sgx.geodatenzentrum.de/wms_dgm200) oder mit 1 m Bodenauflösung der Dienst DGM Brandenburg (URL: https://mp.lgb.lvnbb.de/mapproxy/dgm/service/wms) genutzt werden, welche entgeldfrei vorliegen. Bei der Verwendung im Map-Viewer sollte der DGM* Dienst auf der 1. Ebene und der WebAtlasDE Dienst auf der 3. Ebene ausgewählt werden (Schnellauswahl Dienste z.B.: BRD-DGM200/-/BB-WebAtlasDE). Bei z.B. maximaler Transparenz der 3. Ebene kann jetzt mittels WMS-Info die Höhe der beliebigen Position ermittelt weren. Das Tool WECS-Dienst wurde entfernt.

6.    Map-Service überarbeitet.

ALB-Viewer 6.12, Build 003 (30.09.2022)

1.    WMS-Info überarbeitet.

2.    WMS-Dienst mit Zugangsdaten nur für 1. Ebene bei Standardansicht zulässig. Bei Auswahl Mehrfachauswahl WMS-Dienste können beliebige Ebenen mit Zugangsdaten ausgewählt werden.

3.    Wartezeit beim Aufruf von WMS-Diensten für 1. Bis 3. Ebene auf 10 Sekunden verlängert. Die Wartezeit wird rückwärts zählend angezeigt.

4.    Bei WMS-Info Anfragen (GetFeatureInfo) werden Umlaute jetzt richtig angezeigt.

5.    Lizenzen überarbeitet.

ALB-Viewer 6.12, Build 000 (24.06.2022)

1.    Beim NAS-Import von Gebäuden wird das Gebäudekennzeichen vollständig erstellt und beim GG-Export für die Gebäudeobjekte berücksichtigt.

2.    Alternative Darstellung von 12066320003160059   b 01 mit gebaeudekennzeichenAlkis 12066320|00316|(1)P59 b und 12186301000147000100 mit flurstueckskennzeichenAlkis 121863|10|147/1.

ALB-Viewer 6.11, Build 027 (09.06.2022)

1.    Geograf-Stempel Export überarbeitet.

2.    Erkennung Lage (ETRS89_UTM32, ETRS89_UTM33) - und Höhensystem (DE_DHHN92_NH, DE_DHHN2016_NH, GRS80_h) aus ALKIS-Daten korrigiert.

3.    Fehler beim Programmaufruf externer Verknüpfungen (ShellExecute) wegen Win10 Update „KB4023057: Update für Windows Update Service-Komponenten“ behoben.

4.    Aus Win10-Sicherheitsgründen kann es beim Direktaufruf des ALB-Viewers mittels Win-Verknüpfung über XML-Erweiterung zu Problemen bei der Ausführung des ALB-Viewers kommen. Bei externen Verknüpfungen, z.B. mittels Total Commander, oder bei der direkten Ausführung des ALB-Viewers, treten diese Probleme nicht auf.

5.    Optische Korrekturen.

6.    ETRS89-Koordinaten (Geograf-Format) können per Drag & Drop in das Map-Viewer Fenster gezogen werden. Die Punkte werden entsprechend visualisiert.

7.    Zusätzliche Sorbische Beschreibungen werden im ALB-Viewer, hier wegen der nicht darstellbaren Zeichen, vom ALKIS-Viewer nicht übernommen.

8.    DXF-Export: zusätzliche Punktbeschriftung auf GWT (Genauigkeitswert) beschränkt.

ALB-Viewer 6.11, Build 020 (30.09.2021)

1.    Download WMS-Dienste optimiert.

2.    Der Geograf-Export wurde überarbeitet. Die Text-Objektzuordnung für Flurstücke war fehlerhaft. Geograf/DXF-Export für große Projekte erheblich beschleunigt.

3.    Map-Viewer/Map-Service überarbeitet.

4.    Abbruch mit ESC beim Einlesen und Verschneiden von ALKIS-Daten überarbeitet.

5.    Einige optische Optimierungen.

6.    Lizenzen überarbeitet.

ALB-Viewer 6.11, Build 011 (02.06.2021)

1.    DXF-Export von Texten mit Skalierung <> 1 falsch, Fehler behoben.

2.    Fehler im Daten-Viewer unter Map-Viewer behoben.

3.    Kleinere Probleme korrigiert und neue Freischaltungskeys generiert.

ALB-Viewer 6.11, Build 007 (05.05.2021)

1.    Kommunikation ALB-Viewer <> Map-Viewer überarbeitet.

2.    Georeferenzierung speichern Bitmap überarbeitet.

3.    Vektor-Punktvisualisierung im Map-Viewer überarbeitet.

4.    Wenn wegen Systemfestlegungen ALB-Systemdaten nicht unter „C:\Users\#####\AppData\Local\VirtualStore\Program Files (x86)\ALB-Viewer\Config“ abgespeichert werden können, wird ein Hinweis angezeigt und eine Änderung nicht erlaubt. Dies betrifft i. Allgem. Arbeitsplatzrechner ohne Administratorenrechten.

5.    Der Objektreferenzpunkt für Flurstücke wurde bei Bezugsstrichen falsch gesetzt, korrigiert. Flurstücksbeschriftungen (Flurstücksnummer) wurden zu Flurstücksobjekten zugefügt.

6.    Fehler im Map-Viewer beim Verschieben der „Map“ behoben.

ALB-Viewer 6.11, Build 000 (01.02.2021)

1.    Der ALB-Viewer wurde um einigen „Uralt-Code“ erleichert. Es wurden einige Funktionen entfernt, welche unsichtbar noch aktiv waren bzw. in ihrer alten Form heute leider nicht mehr funktionieren. Da die Codeentflechtung nicht einfach war, bitte ich bei Problemen um Rückruf!

2.    Die Ortssuche für Brandenburg wurde überarbeitet.

3.    Die Darstellung von Texten in transparente Diensten, z.B. ALKIS, wurde im Map-Viewer überarbeitet.

4.    Möglichkeit der Umrechnung von ScaleHint-Angaben in den besser zu verstehenden Maßstab. Auswahl im Map-Viewer/Tools/Map-Service Button Maßstab. Formel: Maßstab = ScaleHint x 96dpi  x 1000 / ( Wurzel(2) x 25.4)

5.    In der eWMS-Bearbeitung wird der Maßstab in der Spalte ab M 1: angezeigt. Der Wert bedeutet, ab welchem Maßstab im Map-Viewer mit WMS-Dienst Rückantworten zu rechnen ist.

6.    Im Map-Viewer wird bei der WMS-Info-Anfrage der ScaleHint-Bereich (Maßstab) geprüft und bei Abweichungen darauf hingewiesen.

7.    Für die es im Map-Viewer ganz genau wissen wollen:

·         Kartenreiter Optionen/Visualisierung Checkbox WMS-Info als HTML-Datei speichern… die WMS-Info Rückantwort wird unter c:\temp in drei Ausgabeformaten abgespeichert

·         Kartenreiter Optionen/WMS Checkbox 1. Ebene WMS-Info… Einzelabfrage GetFeatureInfo mit Anzeige der Rückantwort im Editor

·         Kartenreiter Optionen/WMS Checkbox 1. Ebene GetCatabilities… Einzelabfrage GetCatabilities mit Anzeige der Rückantwort im Editor

ALB-Viewer 6.10, Build 006 (22.12.2020)

1.    Kleinere Probleme korrigiert und neue Freischaltungskeys generiert.

ALB-Viewer 6.10, Build 004 (25.11.2020)

1.    Der Map-Viewer startete bei neuer Installation mit Fehlermeldung nicht mehr, korrigiert.

2.    Kleinere Probleme bei der Visualisierung von Texten im Daten-Viewer korrigiert.

3.    Web-Service, Zentrumskoordinate, Maßstab und EPSG können jetzt beliebig als Standardvoreinstellung für den generellen Start vom Map-Viewer mit einem Klick festgelegt werden. Button o bei Textfeld Zentrumskoordinate Grafik.

4.    Bei Problemen bei der Installation des Freischaltungskeys wird auf den temporären Pfad c:\temp ausgewichen. Der Key wird dann intern nach c:\temp kopiert und dort abgefragt.

ALB-Viewer 6.9, Build 007 (30.10.2020)

1.    Bei der Verwaltung von WMS-Diensten können jetzt die Dienste manuell importiert, angehängt und extra unter C:\Program Files (x86)\ALB-Viewer\Config als ASCII- und Binär-Datei ALB_Viewer.dat und ALB_Viewer.fil gesichert werden. Die Datei ALB_Viewer.dat ist ein vollständiges Abbild der WMS-Dienste und kann korrigiert, z.B. Name oder Position, wieder importiert werden. Dabei werden alle alten Daten gelöscht.

2.    Bei Map-Kacheln wurde einige Dienste falsch angefragt, korrigiert.

3.    Der ALB-Viewer startete eventuell bei lokaler Installation mit der Fehlermeldung „ALB-Viewer nicht korrekt installiert! Abbruch!“ nicht mehr, korrigiert.

ALB-Viewer 6.9, Build 005 (01.10.2020)

1.    Demo-Modus eingeführt. Im Map-Viewer wird ein beliebiges Gebiet mit beliebigen Layern hin- und hergezoomt. Auswahl über Schnellauswahl Dienste. Im eWMS-Dienst werden die Layer in Reihenfolge von oben nach unten ein- und ausgeblendet. Der Maßstab bleibt hier identisch. Auswahl neben Schnellauswahl WMS-Dienst.

2.    Die Nullpositionen (Grafik ohne Korrektur) wurden im Map-Viewer global überarbeitet. Transparenz und Helligkeit bleiben bei = 0, Kontraste wurde von = 90 auf = 0 geändert.

3.    Bei der Anzeige von Nutzungsarten wird in der Spalte NA-2019 jetzt zusätzlich die Fläche (prozentual angepasst an Buchfläche Flurstück) angezeigt.

ALB-Viewer 6.9, Build 000 (01.08.2020)

1.    Alle Abrufe von WMS-Diensten, wie unter eWMS-Dienst, beim Map-Kacheln und im Map-Viewer, wurden erheblich beschleunigt. Alle Abfragen werden jetzt intern fast zeitgleich und nicht mehr nacheinander gestellt. Dadurch wird tlw. erhebliche Bearbeitungszeit bei der WMS-Anfrage eingespart. Die Bedienung im Map-Viewer wurde überarbeitet.

ALB-Viewer 6.8, Build 025 (15.07.2020)

1.    Im eWMS-Dienst wurden WMS-Dienstantworten tlw. falsch erkannt, Fehler korrigiert.

2.    Der eWMS-Dienst wurde im Aufruf beschleunigt. WMS-Antworten ohne Inhalt (leere Bitmaps) werden jetzt schneller erkannt.

3.    Neben der Möglichkeit georeferenziert auf den LGB „BrandenburgViewer“ zuzugreifen, kann jetzt ebenfalls georeferenziert der Google „Google Maps“-Dienst verwendet werden.

4.    Im Netzwerkeinsatz werden jetzt, wenn im Installationsverzeichnis der Pfad „…\config\user“ angelegt wurde, entsprechend dem Arbeitsplatznamen individuelle WebService-Dateien, z.B. „vbm-001.fil“, angelegt. Standardmäßig werden weiterhin alle Daten zu den WMS-Diensten in der Datei „…\config\WebService.fil“ abgespeichert.

ALB-Viewer 6.8, Build 022 (14.05.2020)

1.    Auswahl Dialog Verschneidung beim Import von NAS-Daten überarbeitet.

2.    Lizenzmodel überarbeitet.

3.    Kleinere Korrekturen.

4.    Beim Import von NAS-Daten konnte es bei Tastatureingaben zum Absturz kommen.

5.    Lagebezeichnung überarbeitet. Neben verschlüsselten Lagebezeichnungen werden jetzt auch unverschlüsselte zusätzlich angezeigt.

6.    Spezialexport von ALKIS-Daten: Hier werden zusätzlich NUR Texte und Schraffuren im GeoGraf-Format, in eine seperate Datei, exportiert. Aufruf mit: „Dateiname /ggout /still /txt-sch“

ALB-Viewer 6.8, Build 016 (19.04.2020)

1.    Ausdruck im Map-Viewer an aktuelle gesetzliche Situation (Land Brandenburg) angepasst.

2.    Fehler beim Aufruf des Demo-Map-Viewers mit ALKIS-Daten behoben.

3.    Individuelle Nutzungsartenberechnung im ALB-Viewer überarbeitet.

ALB-Viewer 6.8, Build 013 (18.03.2020)

1.    eWMS-Dienst erweitert und verbessert. Es besteht jetzt die Möglichkeit, Dienste graphisch verändert mittels invers INV, schwarz-weiß SW und Text TXT anzuzeigen. Dienste, wie z.B. BB-ALKIS, generieren Schwarz-Weiß Bitmaps, welche allgemein schlecht über Luftbilder zu sehen sind. Die weiße Darstellung ist hier erheblich besser. SW wandelt die Grafik in eine 1Bit-Grafik um (Schwarz-Weiß). Mit TXT können Textdarstellungen optimiert werden. Zusätzlich kann der Dienst in Graustufen GR umgewandelt werden. Die vier Voreinstellungen wirken auf jeden Dienst anders und werden nicht abgespeichert.

2.    GetFeatureInfo Abfragen optimiert.

3.    Die Wecs-WPS Dienstabfrage (Abfrage Höhe für vorgegebene Position) für Brandenburg wurde wieder aktiviert und in ihrer Anwendung optimiert.

4.    Im Map-Viewer unter Kartenreiter Optionen - Kartenreiter WMS kann mittels REQ (Request… Antwort) eine beliebige Rückantwort im Texteditor (Verknüpfung *.txt muß vorliegen) visualisiert werden.

5.    Nicht mehr notwendige Datenbankspezialumformatierungen der Firma CLASS wurden entfernt.

6.    OLE Drag&Drop für ALB-Viewer, Daten-Viewer und WECS eingerichtet (Datei in das Datenbank-Grid ziehen).

ALB-Viewer 6.8, Build 005 (22.01.2020)

1.    Index-Fehler beim Verschneiden von großen Nutzungsartenflächen behoben. Desweiteren wurde der Import von „Mega“-Umringen überarbeitet. Leider verlangsamt sich damit der Import von ALKIS-Daten in den ALB-Viewer ein wenig.

2.    Speicherverwaltung bei großen ALKIS-Dateien (>1GByte) verbessert. Die vermutlich maximale Größe der zu verarbeitenden ALKIS-Datei liegt jetzt bei ca. 2GByte.

3.    Unter Flächenverschneidung kann jetzt auch nur Landwirtschaft ausgewählt werden. Damit werden unnötige Berechnungen verhindert.

4.    Nutzungsartenberechnung/Verschneidung im ALB-Viewer überarbeitet. Die manuelle Auswahl ist jetzt nicht mehr im ALKIS-Viewer möglich. Die Auswahl erfolgt jetzt generell im ALB-Viewer.

5.    WMS-Diensteverwaltung überarbeitet.

6.    eWMS-Dienst erweitert und verbessert. Es können jetzt Favoriten erstellt, verändert und gelöscht werden. Entsprechend des ausgewählten WMS-Dienstes, können nach Aktivierung des WMS-Info Buttons, GetFeatureInfo-Daten abgerufen werden.

7.    Fehler beim Map-Viewer beenden behoben.

ALB-Viewer 6.8, Build 001 (18.12.2019)

1.    Für die uneingeschränkte Anzeige von WMS-Diensten wurde die erweiterte Auswahl von WMS-Diensten eingeführt. Button eWMS.

2.    Im ALKIS-Viewer wurde XML-Merge, XML-ID-Prüfung und NEU XML-Ausdünnen nach XML-Tools geschoben. Mit XML-Ausdünnen können einzelne XML-Dateien nach Vorgabe ALKIS_Objektreduzierung.dat ausgedünnt werden. Diese Funktion wurde aus XML-Merge entfernt.

3.    Die Markierungsfunktionen im ALB-Viewer wurden überarbeitet. Neu ist die Vorauswahl von Flurstücken für die Geograf-Stempel A/B-Ausgabe. Dieser Spezialfall wird nur für die Ploterstellung von Amtlichen Lageplänen benötigt. Marker können jetzt gespeichert und wieder importiert werden.

ALB-Viewer 6.7, Build 004 (01.10.2019)

1.    Die Punktvisualisierung unter Map-Viewer Tools Daten-Viewer wurde überarbeitet. Die abgestufte farbliche Punktanzeige gilt jetzt für absolute Werte. -0.5 hat jetzt den gleichen Farbwert wie +0.5.

2.    Lizenzmodel überarbeitet.

ALB-Viewer 6.7, Build 001 (03.07.2019)

1.    Die Nutzungsartenberechnung pro Flurstück kann jetzt auch nach dem Einlesen der ALKIS-Daten durchgeführt werden. Dazu werden die benötigten Flurstücke (Zeilen) markiert und mit dem Button NA-Berechnung die Nutzungsarten berechnet und zeilenweise dargestellt. Mit dem Button ALB-Ausgabe wird ein ALB-Auszug erstellt. In ihm werden die Nutzungsartenflächen übersichtlicher dokumentiert.

2.    Zum Datei öffnen, XML-Dateinamen mittels Drag & Drop in das Datenbank-Viewer Fenster ziehen.

3.    Im Daten-Viewer (Map-Viewer) Punktdatei mittels Drag & Drop in die Drag & Drop öffne Datei Zeile ziehen.

4.    Im Map-Viewer kann jetzt für ALKIS die Flurstücksnummer, wie im Brandenburg-Viewer, freigestellt (Checkbox mit Textfreistellung) dargestellt werden.

5.    Die Suche über den easyToUseGazetteer-Dienst wurde überarbeitet. Umlaute werden jetzt durch entsprechende zweibuchstabige Kombinationen ersetzt.

ALB-Viewer 6.6, Build 009 (17.05.2019)

1.    Es besteht jetzt die Möglichkeit beim Zusammenführen von XML-Daten (XML-Merge) unerwünschte Daten bzw. Objekte gesteuert mit der Datei ALKIS_Objektreduzierung.dat auzublenden. Bearbeitung der Exportparameter unter ALB-Viewer/Optionen/Voreinstellungen System.

2.    Darstellungsfehler (fehlende Schraffur), bei Interior-Flächen behoben.

3.    Erhebliche Geschwindigkeitssteigerung beim Ab- oder Anwählen von vielen Kacheln bei der Arbeit mit Map-Kacheln Map-Viewer

4.    Beim GG-OUT-Export wird jetzt das Koordinatensystem „System: BB:ETRS89_UTM33,proj=utm,zone=33,ellps=GRS80,units=m,towgs84=0;0;0;0;0;0;0,no_defs“ mit angegeben.

5.    Arten und Eben für GG-Export und DXF-Export überarbeitet. Bitte beachtet auch die Hinweise in der Schnittstellendatei ALKIS_GG.dat.

6.    Beim GG-Export wurde der Genauigkeitswert GWT falsch in Meter übernommen. Standard ist Millimeter.

ALB-Viewer 6.6, Build 004 (04.03.2019)

1.    Lizenzmodel überarbeitet.

2.    Darstellungsprobleme Map-Viewer behoben.

3.    Startfehler EPSG-Code Map-Viewer behoben.

4.    Abwahlmöglichkeit Eigentümerbeschriftung bei Visualisierung Flurstücksumring (ALKIS im Map-Viewer).

5.    Fehler bei ALB-PDF Ausgabe behoben.

6.    HTTPS-Abfrage Fehler beim Brandenburg-Gazeteer Dienst behoben.

ALB-Viewer 6.5, Build 019 (17.12.2018)

1.    Mausicondarstellung im Map-Viewer überarbeitet.

2.    Die Verwaltung passwortgeschützer Dienste wurde überarbeitet. Pro geschützten Dienst, Eingabe von Nutzer und Passwort, wird jetzt unter config\ eine nutzerabhängige Key-Datei abgelegt und bei Bedarf aufgerufen.

ALB-Viewer 6.5, Build 016 (16.11.2018)

1.    Beim Map-Kacheln wird jetzt generell eine Sicherungsdatei *.sic der Position für die Kachelung angelegt. Diese Datei kann für die Herstellung der identischen Lage der Kacheln für die spätere Erzeugung von deckungsgleichen Kartenkacheln genutzt werden.

2.    Die Berechnung der Kachelanzahl wurde überarbeitet. Jetzt wird der komplett sichtbare Bereich verwendet. Teile der ausserhalb liegenden Kacheln werden beim Export mit berücksichtigt.

ALB-Viewer 6.5, Build 013 (17.10.2018)

1.    Kleinere optische Mängel bei der Druckausgabe beseitigt.

2.    Korrektur Konvertierung unsauberes ANSI-Dateiformat nach UTF-8.

3.    OGC-Definition EPSG::25832 = 25832_32 = Westdeutschland und EPSG::25833 = 25833_33 = Ostdeutschland eingeführt, siehe Datei ALKIS_EPSG.dat

4.    Map-Visualisierung an OGS angepasst.

5.    Daten-Viewer, siehe Map-Viewer, überarbeitet.

6.    Letzter Ort, siehe Map-Viewer, überarbeitet.

7.    Im Map-Viewer wird die MAP-Anfrage generell per EPS-Code 25833 durchgeführt. Somit sind Map-Anfragen im europäischen Raum u.a. mit Open-Street-Map und TopPlusOpen möglich. Negative Koordinaten sind per Definition zulässig.

8.    DXF-Export um AX_Leitung ergänzt

9.    Im Map-Viewer kann jetzt der Bildschirmabzug auch georeferenziert als JPEG-Datei abgespeichert werden. Die Plotboxdarstellung wird nicht mit ausgegeben. Auswahl speichern Ansicht wurde in nur Dienste geändert. Der JPEG-Export wird mit mit GPS-GEO-Daten ergänzt.
